Selección de fresas de carburo de tungsteno: la influencia decisiva del grado, el recubrimiento y el número de cortes en el fresado CNC

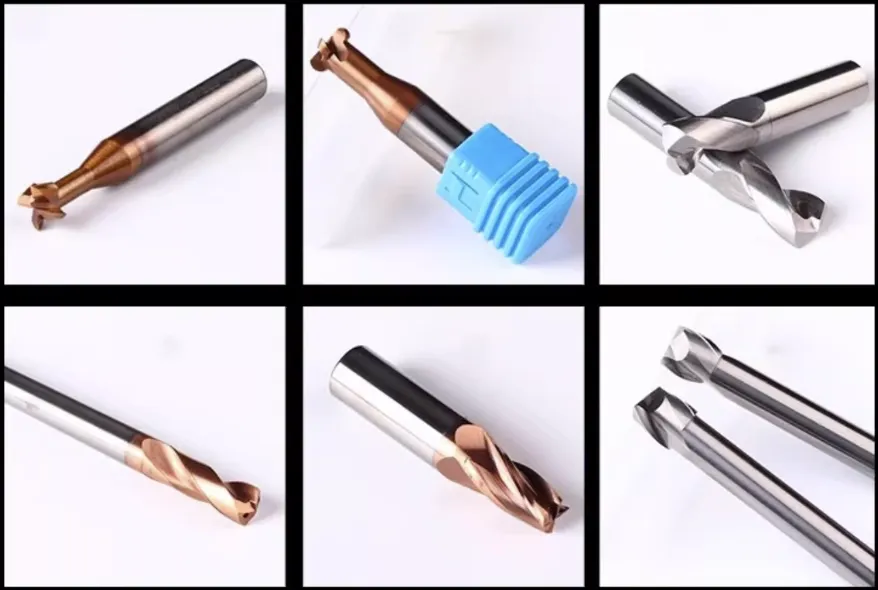

1. ¿Qué es una fresa de carburo de tungsteno?

Las fresas de carburo de tungsteno (fresas de carburo sólido) se fabrican a partir de polvo de carburo de tungsteno y aglutinante de cobalto mediante prensado, sinterización y rectificado de precisión. Su estructura de carburo integral les otorga una rigidez a la flexión y una resistencia al desgaste extremadamente altas, lo que los hace ampliamente utilizados en mecanizado de alta-velocidad y para cortar materiales difíciles-de-mecanizar.

Datos básicos de rendimiento:

Dureza: HRA 89–93

Resistencia a la flexión: 2500–3500 MPa

Temperatura de resistencia al calor: 800–1000 grados (después del recubrimiento)

Velocidad de corte recomendada (para acero común): 80–200 m/min, que es de 3 a 5 veces mayor que la de las fresas HSS.

2. Selección de tamaño y grado de grano

Tamaño de grano común (1,0–2,0 μm): Se utiliza para mecanizado en desbaste, hierro fundido y metales no-ferrosos.

Grano fino (0,5–0,8 μm): La vida útil de la herramienta aumentó entre un 50% y un 100%, adecuada para acero inoxidable y aleaciones de titanio.

Granos submicrónicos/ultrafinos (0,2–0,4 μm): Se utiliza para electrodos de grafito y acero endurecido con HRC50 y superiores, lo que produce bordes cortantes extremadamente afilados.

Efecto del contenido de cobalto.:

Contenido de cobalto del 6%: alta dureza, apto para mecanizado de precisión.

Contenido de cobalto del 10%: buena tenacidad, adecuado para corte interrumpido.

Contenido de cobalto 12%–15%: Resistente a impactos, adecuado para mecanizado en bruto o condiciones de trabajo duras.

3. Comparación de tecnologías de recubrimiento

4. Guía de selección de números de flauta

2 flautas: Ranura para virutas grande, más adecuada para materiales fácilmente pegajosos como aleaciones de aluminio y cobre, y también utilizada para fresado de chaveteros.

3 flautas: Equilibra la eliminación de viruta y la rigidez, adecuado para aleaciones de aluminio en general y piezas de acero.

4 flautas: La opción estándar para mecanizar piezas de acero y acero inoxidable, con buen acabado superficial.

5 flautas/6 flautas: Se utiliza para el acabado de materiales de alta-dureza, lo que mejora la velocidad de avance pero con una eliminación deficiente de las virutas.

Regla: Cuanto más suave y pegajoso sea el material, menor será el número de flautas que se deben seleccionar; cuanto más duro y quebradizo sea el material, más hojas se pueden seleccionar para aumentar la rigidez.

5. ¿Cómo seleccionar una fresadora para diferentes materiales?

aleación de aluminio: 2 o 3 flautas, ángulo de hélice grande (45 grados +), ranura de viruta pulida, recubrimiento DLC opcional

Acero inoxidable (304, 316): 4-flauta, recubierto de TiAlN o AlTiN, calidad de grano fino, velocidad de corte controlada de 40 a 80 m/min

Aleación de titanio (TC4): 4–5 flautas, revestimiento de AlTiN, diseño de ángulo de hélice variable para suprimir la vibración, velocidad de corte de 30–50 m/min

Acero endurecido (HRC50–60): grano ultra-fino + revestimiento de AlTiN, diseño de 6 canales con esquinas redondeadas, estrategia de mecanizado basada principalmente en fresado trocoidal.

6. Industrias de aplicaciones típicas

Aeroespacial: Marco de aleación de titanio, disco de turbina, nervadura de ala

Fabricación de moldes: Mecanizado de precisión de moldes de inyección y{0}}cavidades de moldes de fundición a presión

Automóviles: Bloque de motor, caja de transmisión, componentes de suspensión

Médico: Placas óseas, implantes dentales.

7. Preguntas frecuentes

P: ¿Qué materiales se pueden mecanizar con fresas de carburo de tungsteno?
R: Casi cualquier metal (desde aluminio hasta acero endurecido), así como materiales compuestos, grafito y plásticos de ingeniería. Sin embargo, no se recomiendan para el mecanizado en desbaste de acero blando con grandes tolerancias (debido al posible astillado).

P: ¿Cómo determinar si el revestimiento está desgastado?
R: Observe el cambio de color del filo (por ejemplo, TiAlN cambia de negro-grisáceo a metálico) o la aparición de rebabas o desviaciones dimensionales en la superficie mecanizada.

P: ¿Pueden las fresas de carburo de tungsteno mecanizar materiales HRC60?
R: Sí, pero debe utilizar una estrategia de fresado de grano ultra-fino + revestimiento de AlTiN + profundidad de corte pequeña y alta-velocidad, y la máquina herramienta debe tener buena rigidez.

Póngase en contacto con la herramienta WATpara obtener la solución de fresa de carburo adecuada para sus condiciones de mecanizado.
